PTFEメンブレンフィルター
PTFE Membrane Filters
耐薬品性に優れたPTFEを採用することで多くの場面で安定してご利用いただけます。
化学薬品用途に加え、高温下でのスチームにも対応しており食品・化学など、多くの分野で活躍します。
疎水性膜はタンクエアベントフィルターとしても多くの実績を有しています。
当製品はSDGsのうち上記目標に貢献しています
特長
- 耐薬品性に優れたPTFE製メンブレンカートリッジです。
- ろ過面積が大きく、高流量、低圧損、ロングライフです。
- スチームでの滅菌処理にも対応可能です。
- アブソリュートのラインナップがあります。
用途
- 化学薬品
- フォトレジスト
- タンクエアベントフィルター他
仕様
| 型式 | 孔径 μｍ |
寸法（1S 1本あたり） | 耐圧 MPa |
耐熱 ℃ |
有効ろ過面積 m2 |
|---|---|---|---|---|---|
| GTF-10 | 0.1 | φ70mm×10inch （ガスケット装着時） |
0.48 | 80 | 0.8 |
| GTF-20 | 0.2 | ||||
| GTF-45 | 0.45 | ||||
| GTF-100 | 1.0 |
※各種フィルターハウジングも取り扱っております。お気軽にお問い合わせください。
型式表示方法
| ①孔径 | |
|---|---|
| 表示 | 孔径（μm） |
| 10 | 0.1 |
| 20 | 0.2 |
| 45 | 0.45 |
| 100 | 1.0 |
| ②親水性能 | |
|---|---|
| 表示 | 種類 |
| N | 疎水性 |
| ③形状 | |
|---|---|
| 表示 | 形状 |
| F | ダブルオープンエンド（平ガスケット） |
| 7 | 226 O リングツイストロック（フィン付） |
| 3 | 222 O リング |
| ④長さ | |
|---|---|
| 表示 | 長さ（inch） |
| 1 | 10 |
| 2 | 20 |
| 3 | 30 |
250mm、500mm、750mm の取り扱いあります
形状
| 部分名称 | 素材 |
|---|---|
| アウトコア | ポリプロピレン |
| プレフィルター・ サポート |
ポリプロピレン |
| メディア | PTFE |
| キャップ | ポリプロピレン |
| ガスケット | EPDM、バイトン、 シリコン、テフロンカプセルバイトン |
| 表示 | 形状 | |
|---|---|---|
| F | ダブルオープンエンド（平ガスケット） |   |
| 7 | 226 Oリング＋ツイストロック（フィン付） |   |
| 3 | 222 Oリング |   |

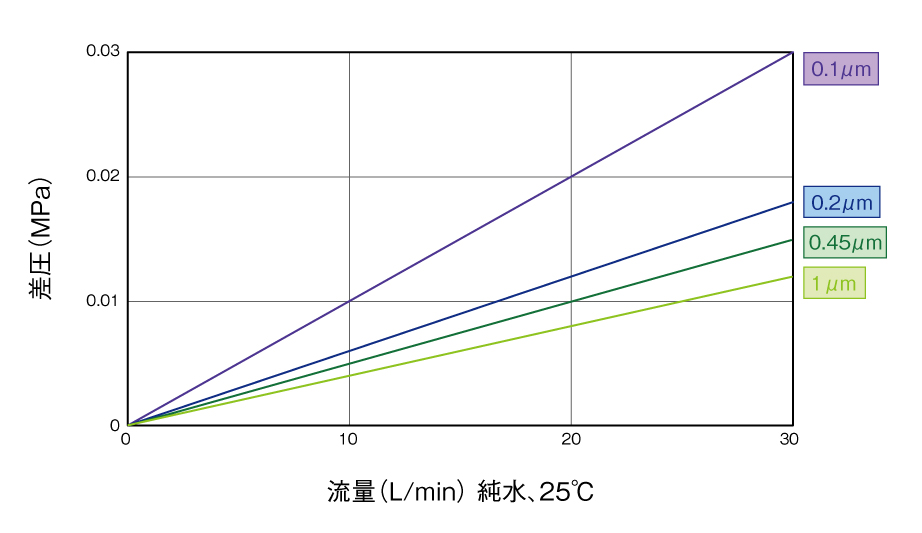

流量特性
