ユアサ カートリッジフィルター

YUASA Cartridge Filters

ユアサメンブレンシステムが独自の技術で開発した、高精度メンブレンカートリッジフィルター

ユアサメンブレンシステムのカートリッジフィルターはメンブレンフィルターの高いろ過精度を維持し、多量ろ過を可能にすることにより、工業用プロセスでの低廉で高品質な精密ろ過を達成しました。

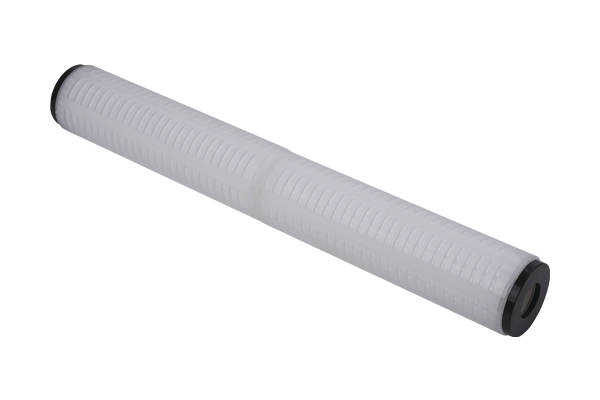

画像:カートリッジフィルター

特長

  • 除菌、微粒子除去に高いろ過精度を有します
  • 耐薬品性に優れています
  • 高品質で経済的

用途

  • 飲料水ろ過、精密ろ過
  • 食品薬品工業での除菌
  • RO前処理・電子工業の超純水製造等
  • 空気その他気体のろ過

仕様

型式 孔径
μm
タイプ 寸法(1S 1本あたり)
耐圧
MPa
耐熱
有効ろ過面積
m2
YP-40B 0.4 標準 φ69×247
(ガスケット未装着)
0.49 90 0.5
YP-60B 0.6
YP-90B 0.9
YP-250B 2.5
YP-40A 0.4 耐熱 90
YP-60A 0.6
YP-90A 0.9
YP-250A 2.5
YE-20 0.2 アウトコア強化 90 0.43
YE-40 0.4
YE-60 0.6
YE-90 0.9
YE-250 2.5

耐圧、耐熱は使用条件により異なります。

本製品は逆洗浄タイプではありません。

番号 部品名称 標準 耐熱 アウトコア強化
1 アウトコア(ネット) ポリプロピレン
2 プレフィルター・サポート材(不織布) ポリエチレンテレフタレート
3 ユアサメンブレンフィルター 膜材:塩素化ポリ塩化ビニル、
ショ糖脂肪酸エステル

基材:ポリエチレンテレフタレート
4 インナーチューブ(コア) ポリプロピレン SUS304 ポリプロピレン
5 キャップ ABS
6 ガスケット シリコンゴム
(特殊仕様:NBR、フッ素ゴム(バイトン)、
クロロプレンゴム)
7 ポッティング材 エポキシ、ポリウレタン
画像:カートリッジフィルター仕様

型式表示方法

画像:型式表示方法式1
①孔径
表示 孔径(μm)
40 0.4
60 0.6
90 0.9
250 2.5
②耐熱性能
表示 種類
A 耐熱
B 標準
③親水性能
表示 種類
空白 親水性
N 疎水性
④形状
表示 形状
F ダブルオープンエンド
7 226 O リングツイストロック(フィン付)
9 ダブルオープンエンド 内O-リング
⑤長さ
表示 長さ
1 247✕1
2 247✕2
3 247✕3
⑥ガスケット/Oリング材質
表示 ガスケット/Oリング材質
S シリコンゴム
B NBR
V フッ素ゴム(バイトン)
N クロロプレンゴム
画像:型式表示方法式2
①孔径
表示 孔径(μm)
20 0.2
40 0.4
60 0.6
90 0.9
250 2.5
②親水性能
表示 種類
空白 親水性
N 疎水性
③形状
表示 形状
F ダブルオープンエンド
7 226 O リングツイストロック(フィン付)
9 ダブルオープンエンド 内O-リング
④長さ
表示 長さ
1 247✕1本
2 247✕2本
3 247✕3本
※ガスケット装着時は1本249mm
⑤ガスケット/Oリング材質
表示 ガスケット/Oリング材質
S シリコン
B NBR
V フッ素ゴム(バイトン)
N クロロプレンゴム

形状

表示 形状
F ダブルオープンエンド(平ガスケット) 画像:ダブルオープンエンド1画像:ダブルオープンエンド1
7 226 Oリング+ツイストロック(フィン付) 画像:226 Oリング画像:ツイストロック
9 ダブルオープンエンド+内O-リング 画像:ダブルオープンエンド3画像:内O-リング

流量特性

画像:流量特性グラフ
