PPプリーツフィルター
PP Pleated Filters
多層式PPプリーツフィルターです。ゲル状異物はもちろん、孔径に合わせて各層で粒子を捕捉します。
多層式を採用することでロングライフとろ過の安定を実現します。
主要構成部材はPPを使用し溶出の少ないろ過を可能にしています。
当製品はSDGsのうち上記目標に貢献しています
特長
- 多層式の膜構造を有し⾼流量とろ過の安定性を両⽴します。
- PPを採⽤することで溶出の少ないろ過を実現します。
- ゲル状の異物に対しても安定したろ過が可能です。
- ノミナルのラインナップがあります。
用途
- 純⽔
- エレクトロニクス
- 化学薬品
- 医薬品
- ⾷品他
仕様
| 型式 | 孔径 μｍ |
寸法（1S 1本あたり） | 耐圧 MPa |
耐熱 ℃ |
有効ろ過面積 m2 |
|---|---|---|---|---|---|
| GP-10 | 0.1 | φ70mm×10inch （ガスケット装着時） |
0.48 | 80 | 0.5 |
| GP-20 | 0.2 | ||||
| GP-45 | 0.45 | ||||
| GP-100 | 1.0 | ||||
| GP-300 | 3.0 | ||||
| GP-500 | 5.0 | ||||
| GP-10M | 10 | ||||
| GP-30M | 30 | ||||
| GP-50M | 50 | ||||
| GP-70M | 70 | ||||
| GP-100M | 100 |
型式表示方法
| ①孔径 | |
|---|---|
| 表示 | 孔径（μm） |
| 10 | 0.1 |
| 20 | 0.2 |
| 45 | 0.45 |
| 100 | 1.0 |
| 300 | 3.0 |
| 500 | 5.0 |
| 10M | 10 |
| 30M | 30 |
| 50M | 50 |
| 70M | 70 |
| 100M | 100 |
| ②形状 | |
|---|---|
| 表示 | 形状 |
| F | ダブルオープンエンド（平ガスケット） |
| 7 | 226 O リングツイストロック（フィン付き） |
| 3 | 222 O リング |
| ③長さ | |
|---|---|
| 表示 | 長さ（inch） |
| 1 | 10 |
| 2 | 20 |
| 3 | 30 |
250mm、500mm、750mm の取り扱いあります
形状
| 部分名称 | 素材 |
|---|---|
| アウトコア | ポリプロピレン |
| プレフィルター・ サポート |
ポリプロピレン |
| メディア | ポリプロピレン |
| キャップ | ポリプロピレン |
| ガスケット | EPDM、バイトン、 シリコン、テフロンカプセルバイトン |
| 表示 | 形状 | |
|---|---|---|
| F | ダブルオープンエンド（平ガスケット） |   |
| 7 | 226 Oリング＋ツイストロック（フィン付） |   |
| 3 | 222 Oリング |   |

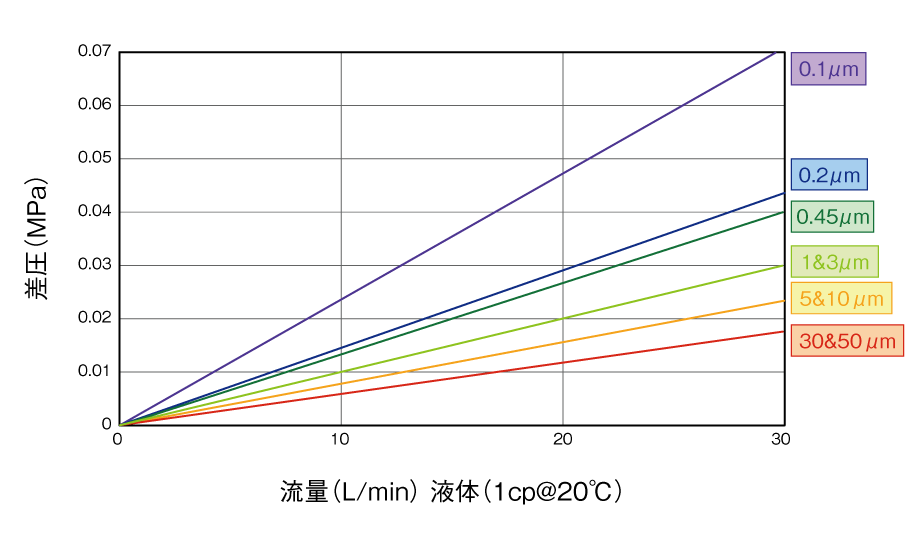

流量特性
