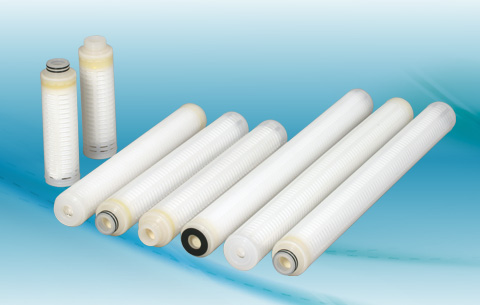

ユアサ 中空糸膜フィルター

ユアサ 中空糸膜フィルターユアサ 中空糸膜フィルター

優れたろ過性能、耐熱性、耐薬品性をもつ「ポリスルホン膜」を使用し、0.04 0.1 0.2 0.45 0.8μmの高精密ろ過を実現

ユアサの膜ろ過技術は、0.04~0.8μmの微粒子を含む流体の効率的なろ過という過酷な分離精製に適合する、ポリスルホンの中空糸膜を使用したカートリッジフィルターを実用化し、様々なシーンで活躍しています。この領域は精密ろ過と限外ろ過との境界に位置づけられ、いわば高精密ろ過領域と言えます。

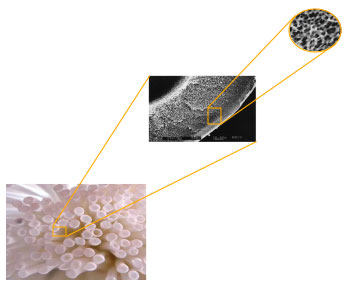

ユアサ 中空糸膜フィルターは空孔率が高く、膜面積を広くとれるため、非常に高いろ過能力を有しています。また耐熱性・耐薬品性にも優れています。

特長

  • 優れた膜材ポリスルホンにより、高流量のろ過が可能
  • 非対象構造のポリスルホン膜により微粒子、細菌を確実に捕捉
  • 従来のプリーツタイプのカートリッジフィルターと比較して2~3倍のろ過寿命が可能
  • 耐熱 90℃(オートクレーブは121℃にて60分の耐熱)
  • 薬品洗浄による再生が可能
  • 逆圧洗浄による再生が可能

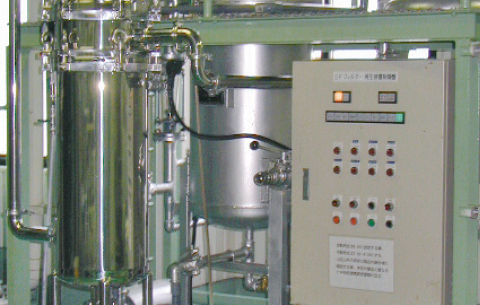

ユアサ 中空糸膜フィルターを用いたろ過システムの設計も可能です。
詳細はこちらまでお問い合わせください。

用途

  • 食品、飲料の除菌、清澄ろ過
  • 工程水のろ過
  • 超純水のろ過
  • 各種流体のろ過

除菌性能

高精密ろ過を示す一例として、シュードモナス菌とセラチア菌を用いて試験を行いました。
分析結果が示すように、ユアサ 中空糸膜フィルターは、


  • 0.2μmおよび0.45μmにおいては、『LRV(細菌補足性能)>9』である完全除菌フィルター。
  • 火落菌より小さいシュードモナス菌およびセラチア菌を完全に除去。
  • よって、その他大腸菌等の一般細菌も補足する事が可能。
であることが確認されました。

【分析結果】

中空糸膜のに孔径
(μm)
試験菌 チャレンジ菌数
(個)
ろ液中の生菌数
(個)
0.2 シュードモナス菌 7.5×109 0
0.45 シュードモナス菌 9.8×109 0
セラチア菌 3.2×1011 0

【菌の大きさ】

菌の種類 直径(μm) 長さ(μm)
シュードモナス菌 0.5〜0.7 1.5〜3.0
セラチア菌 0.5〜0.8 0.9〜2.0
火落菌 0.5〜0.6 3.0〜4.0

仕様

型式 孔径
μm
外径
mm
長さ
mm
有効膜面積
m2
耐圧
MPa
耐熱
除菌/除粒子性能
LRV(粒子/指標菌)
使用pH域
pH
222
Oリング
ダブル
オープン
エンド
YHF−04 0.04 φ70 10inch
20inch
30inch
260
500
750
250
510
10inch
20inch
30inch
1.6
3.7
5.8
0.4(25℃) 90
(オートクレーブ
121℃×60分)
>12 ラテックス粒子
(粒径0.042μm)
2〜14
YHF−10 0.1 >12 ラテックス粒子
(粒径0.109μm)
YHF−20 0.2 >9 シュードモナス菌
YHF−45 0.45 >11 セラチア菌  
YHF−80 0.8 10inch
20inch
30inch
1.0
2.3
3.6

※耐圧、耐熱は使用条件により異なります。

  1. 中空糸膜……ポリスルホン樹脂
  2. ケース……ポリプロピレン樹脂
  3. ポッティグ材……ポリウレタン樹脂
  4. -1 222 Oリング
    -2 <シリコンゴム/EPDM/NBR/フッ素ゴム
       (バイトン)>
  5. -1 ダブルオープンエンド(平ガスケット)
    -2 <シリコンゴム/EPDM/NBR/フッ素ゴム
       (バイトン)>

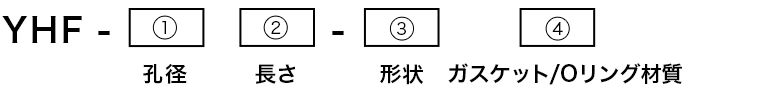

型式表示方法

①孔径
表示孔径(μm)
040.04
100.1
200.2
450.45
800.8
②長さ
表示長さ(m)
222 Oリングダブルオープンエンド
10260250
20500510
30750-
③形状
表示形状
3222 Oリング
Fダブルオープンエンド
(30inchは除く)
④ガスケット/Oリング材質
表示ガスケット/
Oリング材質
Sシリコーンゴム
EEPDM
BNBR
Vフッ素ゴム
(バイトン)

形状

表示形状
3222 Oリング
Fダブルオープンエンド(平ガスケット)

流量特性

流量特性
