ユアサ 浸漬型膜モジュール・膜エレメント

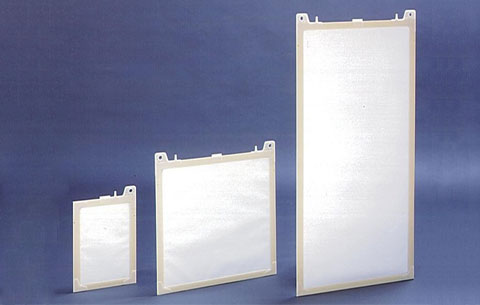

ユアサ 浸漬型膜 エレメント

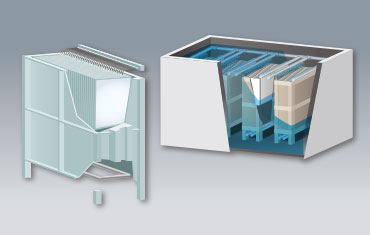

ユアサ 浸漬型膜 モジュール

「ユアサ浸漬型膜モジュール」はユアサメンブレンシステムが独自に開発した精密ろ過膜(ユアサメンブレンフィルター)を使用した槽浸漬型の大容量膜ろ過モジュールです。
ユアサ浸漬型膜モジュールは、水槽に浸漬した精密ろ過膜で原水を固液分離することによって、バクテリアや微粒子を除去し、安定した水質の処理水を得ることができます。

特長

  • 省スペース
    • ・沈殿池、ろ過機不要、全体の設置面積を削減
    • ・高負荷運転が可能
    • ・膜体積効率が高い
  • 省エネ
    • ・独自のエレメント構造により低圧力で膜分離が可能
    • ・吸引ろ過又は重力ろ過により動力費節減
  • 維持管理が容易
    • ・精密ろ過により処理水質が安定
    • ・エアレーション洗浄により膜面を洗浄し、ろ過性能を長期間維持
  • 高濃度運転が可能
    • ・中空糸膜と比較し、高濃度液中での運転が可能
    • ・汚泥の濃縮用途にも使用可能

用途

  • 合併浄化槽等生活排水処理
  • 食品排水処理
  • 畜産排水処理
  • 半導体工場排水処理
  • 一般工場排水処理
  • 用水浄化プロセス

仕様

ユアサ 浸漬型膜モジュール

型式 単位 膜エレメント YCW型エレメント
TC 10A05 TC 05A05 TC 03A02 YCW-20
有効膜面積 m2 0.8 0.4 0.1 20
外形寸法 mm W490×H1000
×T6
W490×H490
×T6
W240×H340
×T6
W1156×H1142
×D124
公称孔径 μm 0.25
標準ろ過流束 m/day 0.3~1.0
材質 膜 :塩素化ポリ塩化ビニール
スペーサー :ポリプロピレン&ポリエステル
補強枠 :PVC、ABS
使用温度範囲 0~55
(凍結しないこと)
0~40
(凍結しないこと)
使用圧力範囲 Pa -4.9×104~0
適用pH範囲 3~10

ユアサ 浸漬型膜エレメント

型式 エレメント 外形寸法
a×b×c(㎜)
枚数 膜面積(m2)
TC10A05-50 50 40 950×750×1520
TC10A05-75 75 60 1300×750×2047
TC10A05-100 100 80 1650×750×2047
TC10A05-125 125 100 2000×750×2047
TC10A05-150 150 120 2350×750×2047
TC10A05-200 200 160 3100×750×2047

※エレメント:TC10A05型用
※処理水量は使用条件により変わることがあります。
※外形寸法は改良のため予告なく変更することがあります。
「ユアサZ型モジュール」として、膜分離技術振興協会の水道用膜モジュール規格の認定を取得しています。(膜モ認定369号)

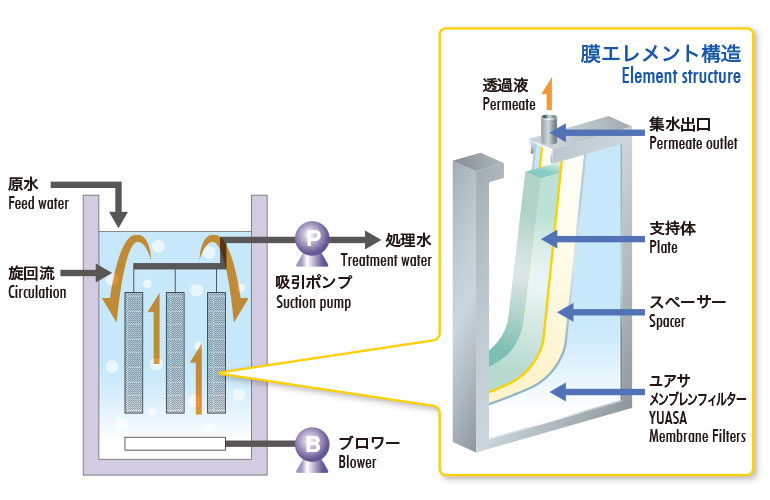

浸漬・膜分離方式

ユアサ浸漬型膜モジュールは、膜エレメントを水槽内に浸漬し、吸引又は重力によるろ過を行います。膜面では縣濁粒子がダイナミックろ過層を形成、さらに槽内下部からの工アレーション洗浄が膜の閉塞を防ぐため、高濃度排水中での長期運転が可能になります。

浸漬・膜分離方式

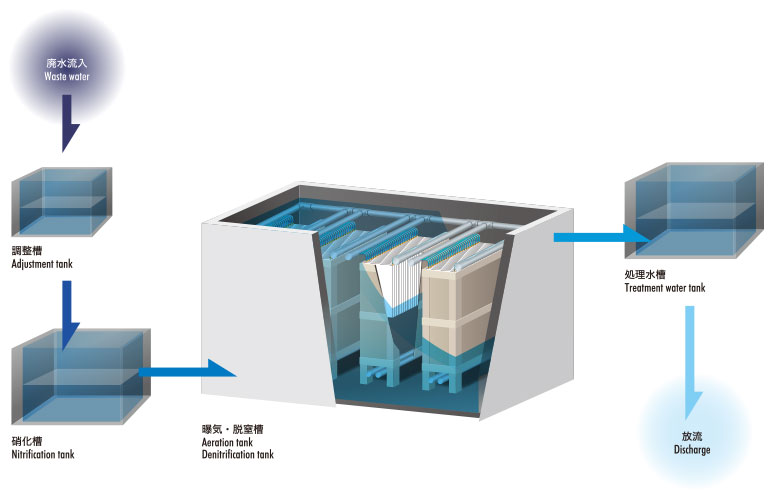

活性汚泥処理設置例

活性汚泥処理設置例

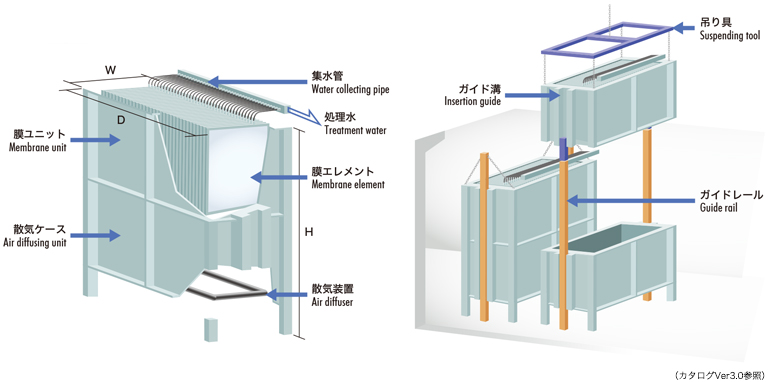

膜モジュール構造

膜モジュール構造

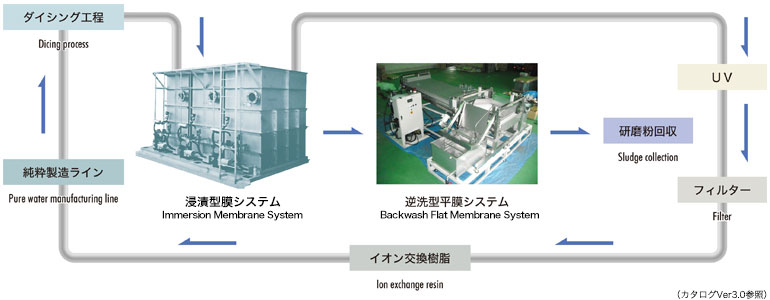

シリコンウエハー研磨排水処理フロー例

シリコンウエハー研磨排水処理フロー例

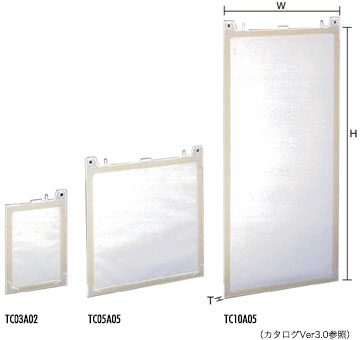

膜エレメント

■膜エレメント

<外観及び特長>

  • 独自のエレメント構造により低圧力で運転可能
  • 一枚毎の交換、取扱いが容易
  • エレメントの補強枠が耐久性を向上させ長期運転が可能

■YCW型エレメント

<外観及び特長>

  • 10袋/エレメントの膜袋を有し設置が容易
  • 膜袋内に集液板を設け程圧力で運転可能
